洋馬工程機械農業機械柴油發動機燃油泵柱塞維修保養更換方法

洋馬柴油機泵頭更換方法
1、 注意：拆各部件之前，先行將所泵頭各部位與泵體相接處清抹干凈，以防止污染;

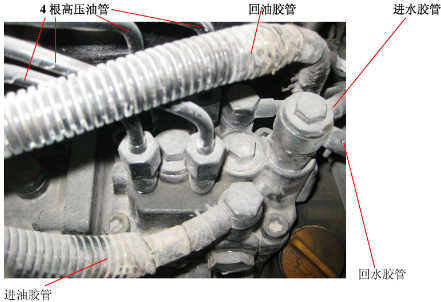

2、 拆下4根高壓油管、進油膠管、回油膠管（見附圖1）；附圖1：

3、 拆下進水膠管、回水膠管（見附圖1）；
4、 拆下熄火電磁閥（見附圖2）；
5、 拆下4個出油閥，對拆出來的出油閥彈簧、閥芯、鋼珠等要求保管好，確保清潔度，不能互換，防止丟失（鋼珠200元/顆，4顆×200元＝800元，4套出油閥3600元），注意方向，安裝時要求用柴油清洗干凈。
附圖2：

3、 拆下進水膠管、回水膠管（見附圖1）；
4、 拆下熄火電磁閥（見附圖2）；
5、 拆下4個出油閥，對拆出來的出油閥彈簧、閥芯、鋼珠等要求保管好，確保清潔度，不能互換，防止丟失（鋼珠200元/顆，4顆×200元＝800元，4套出油閥3600元），注意方向，安裝時要求用柴油清洗干凈。
附圖2：

附圖3：（出油閥解剖附圖）

6、 拆下泵頭右邊螺釘2，注意拆下的螺釘、銅墊片、濾網不可丟失（見附2）；
7、 拆泵頭左邊螺釘1（見附圖2所示），取出柱塞閥芯，注意柱塞閥芯缺口方向，并做好標記，安裝時保持原缺口方向不變（見附圖4所示）;
附圖4：柱塞閥芯及缺口部位方向

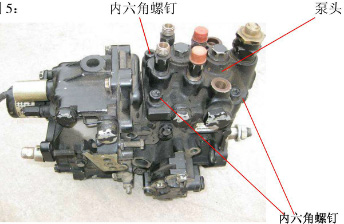

8、 拆下4顆內六角螺釘（見附圖5）
附圖5:

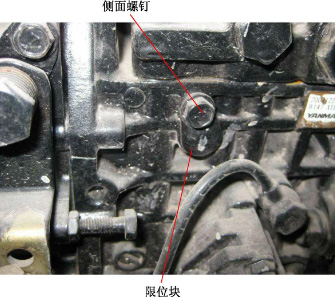

9、 將側面螺釘擰松，將限位塊往左轉動90°（附圖6所示），取出泵頭（附圖5所示）；
附圖6：

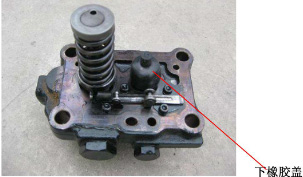

10、 將新泵頭上橡膠蓋（附圖8）、下橡膠蓋拆除（附圖7）；
附圖7：

附圖8：

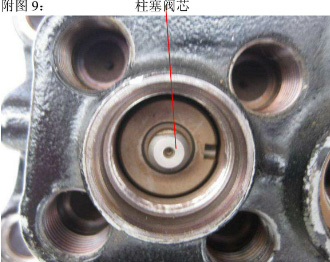

10、取出柱塞閥芯（見附圖9）
附圖9:

11、將新泵頭垂直水平放到泵體上（注意泵體表面清潔，不可有污物掉入泵體內，以免污染），用右手將泵頭輕壓到位，注意安裝泵頭時用左手中指伸入熄火電磁閥安裝孔內推動挺桿，使拔叉輪對正底部輪槽，直至泵頭能順利安裝到位，才能上緊4顆內六角螺釘，切不可蠻裝（見附圖10）；
附圖10：

12、泵頭安裝后，用左手中指伸入熄火電磁閥安裝孔內推動挺桿，能順利推動為準，不能出現卡死不動現象；
13、將新的柱塞閥芯按圖4缺口方向安裝，并向下輕壓到位；
14、按圖2將螺釘1、螺釘2等上緊；
15、按圖6將限位塊轉到垂直位置，并上緊側面螺釘；
16、安裝4個出油閥，注意出油閥安裝前要用柴油清洗干凈，切勿讓污物掉入閥體安裝孔內；
17、安裝熄火電磁閥、高壓油管、進油膠管、回油膠管、進水管、出水管；
18、全面檢查有否漏裝現象；
19、排除油路空氣，即將電門鎖匙順時針轉到第一格（通電），但不要起動發動機，這時將連接噴油泵進油管拆松，直到有柴油出來后上緊，拆松高壓油管有規律性噴油出來，即表明供油正常。
20、起動發動機。
