洋馬柴油機噴油時間的測量噴油壓力的波形分析

洋馬柴油機噴油時間的測量
 將洋馬壓力傳感器安裝于柴油機第一缸的高壓油管上，可以測量出第一缸的噴油時間。通過與發動機轉速的對比，可以測量出噴油提前角。
洋馬柴油機噴油壓力的波形分析

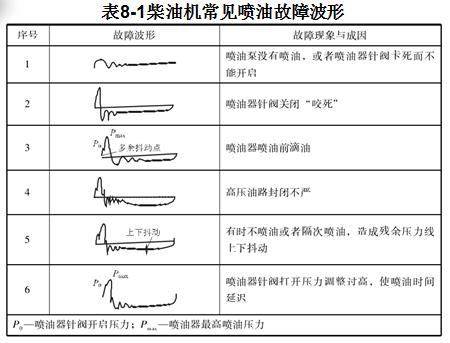

 將分析儀壓力傳感器安裝于各缸的高壓油管上，洋馬傳感器將高壓油管壓力轉變成為電壓力信號波形在分析儀顯示器上顯示出來。波形隨凸輪軸轉角而變化，分成單缸噴油波形和多缸噴油平列波形。洋馬單缸噴油波形反映該缸噴油全過程，多缸噴油平列波形可對各缸噴油狀況進行比較。柴油機常見噴油故障波形見表8-1。
