柴油機冷卻系統故障的測試工具與水箱壓力蓋的典型原理圖

2022/11/3 18:21:50

使用4C6500數字溫度計儀表組來檢查冷卻系統過熱（柴油機溫度高于通常狀態下的溫度）或過冷（柴油機溫度低于通常狀態下的溫度）等故障。這個儀表組可以檢查冷卻系統中幾個不同部位的溫度。測試步驟參看SEHS8446，特別說明。

4C6500熱敏電阻溫度計

使用8T2700漏氣/氣流指示計儀表組檢查提供散熱器鉆孔的氣流。該工具的操作說明包含在儀表組中。

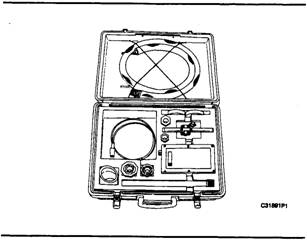

8T2700漏氣/氣流指示計儀表組

使用6V3121多功能準速表組檢查風扇轉速。測試步驟在SEHS7807特別說明中有介紹。

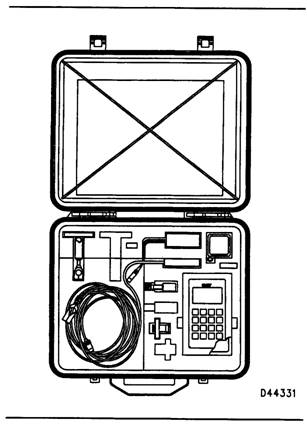

9U7400多功能準速表儀表組

檢查壓力蓋

所需使用的工具

9S8140冷卻系統增壓泵 1

冷卻系統壓力降低的一個原因就是散熱器壓力蓋密封圈有故障。

警告

千萬不要松開熱卡特CAT發動機的加油口蓋或壓力蓋。蒸汽或熱的冷卻劑會造成嚴重的灼傷。

卡特CAT發動機冷卻后，松開壓力蓋，排出冷卻系統的壓力。然后卸下壓力蓋。

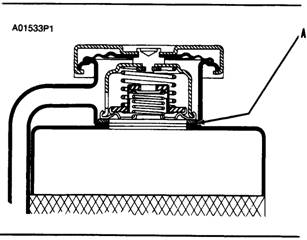

壓力蓋的典型原理圖
（A）壓力蓋和散熱器的密封表面

仔細檢查壓力蓋。查看密封圈或密封圈表面是否有損壞。在壓力蓋、密封圈以及密封表面上有任何其他物質或雜質都必須被清除。

9S8140冷卻系統增壓泵是用來測試壓力蓋，還可以對冷卻系統進行氣壓檢查以確定是否有泄漏。

警告

千萬不要松開熱卡特CAT發動機的加油口蓋或壓力蓋。蒸汽或熱的冷卻劑會造成嚴重的灼傷。

1. 卡特CAT發動機冷卻后，松開壓力蓋并將它轉到第一個停止的位置以使壓力排除冷卻系統，然后卸下壓力蓋。

2. 將壓力蓋與9S8140冷卻系統增壓泵連接。

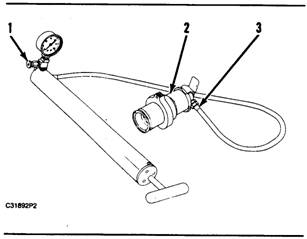

9S8140冷卻系統增壓泵
（1）排泄閥（2）適配器（3）軟管

3. 查看可以使壓力蓋打開的精確壓力。

4. 將量表的讀數與壓力蓋打開的正確讀數進行對照。

注：使壓力蓋打開的正確壓力在壓力蓋和規格表中均有顯示。

5. 如果壓力蓋存在故障，更換新的壓力蓋。通遼Perkins發動機活塞找哪家，松原勞斯萊斯發電機五燈控制板廠家供貨，綿陽卡特彼勒機油冷卻器哪家買，遵義奧林匹亞柴油發動機配件代理商價格，三亞volvo發電機組配件市場報價，
