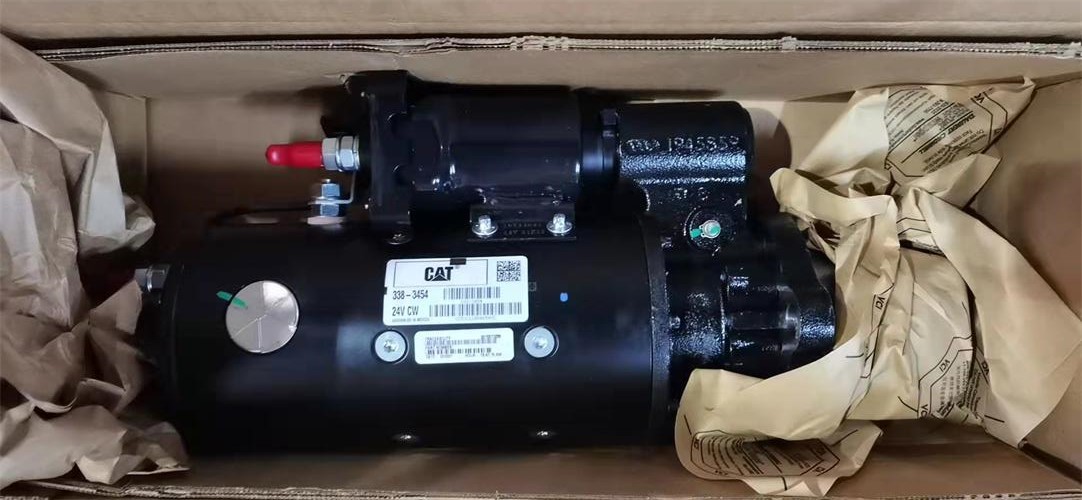

CAT發動機起動系統的電啟動與氣啟動馬達的基本工作原理與維修技術卡特彼勒

2022/11/4 16:19:49

使用萬用表在直流電壓的范圍內找出起動系統中沒有運行的部件。

移動起動控制開關使起動卡特CAT發動機螺線管開始運轉。當起動卡特CAT發動機螺線管起動后可以聽見起動卡特CAT發動機副齒輪與卡特CAT發動機飛輪上的環齒輪咬合的聲音。

如果起動卡特CAT發動機上的螺線管沒有運轉，可能是由于螺線管中沒有電池電流。將萬用表的一根導線固定在螺線管上的電池纜線接點（接線柱）上。將另一根導線接入狀況良好的地面上。如果讀取刻度為零表示電池電路在某個地方斷開了。當在萬用表上有一個伏特讀取值時，進行進一步的測試是必要的。

螺線管的運行也將關閉卡特CAT發動機的電路。將萬有表的一根導線連接在固定于卡特CAT發動機上的螺線管接點處（接線柱）。將另一根導線接入狀況良好的地面上。運行起動卡特CAT發動機螺線管并查看萬用表。如果電池電壓有讀取值，這顯示問題出在卡特CAT發動機中。卡特CAT發動機必須卸下以進行進一步的測試。如果萬用表上的讀取值為零這表示螺線管的接點沒有閉合。這個指示指出需要對螺線管進行維修或?qū)ζ饎?dòng)卡特CAT發動機副齒輪間隙進行調節。

進行一次試驗，將萬用表的一根導線固定在螺線管上的小電線接點（接線柱）上，并將另一根導線接地。查看萬用表并運行起動卡特CAT發動機螺線管。一個電壓讀取值顯示問題出在螺線管中。如果讀取值為零，表明問題出在起動開關或起動開關的電線上。

將萬用表的一根導線固定到起動開關上連接電池電線的接頭（接線端）上。將另一根導線固定在狀況良好的地面上。如果萬用表的讀取值為零表示電池電路有一處斷開。對斷路開關和線路進行檢查。如果有一個電壓讀取值，這表明問題出在起動開關或起動開關的導線上。

起動卡特CAT發動機運行太慢會產生過載，這是由于卡特CAT發動機在起動時有過大的磨擦。起動卡特CAT發動機運行緩慢也可能由于一個短路、連接松開或卡特CAT發動機中灰塵太多造成。

副齒輪間隙調節

在螺線管安裝后，對副齒輪間隙進行一次調節。起動卡特CAT發動機卸下時也能對副齒輪間隙進行調節。

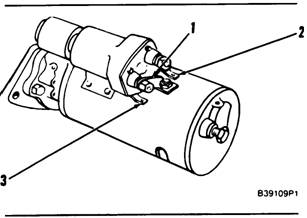

檢查副齒輪間隙的接線
（1）從卡特CAT發動機螺線管上的接線端到卡特CAT發動機的接頭。（2）開關接線柱。（3）地線接線柱。

1. 安裝不帶接點（1）的螺線管。

2. 將一個與螺線管相同電壓的電池連接在標記為SW的接線柱（2）上。

3. 將電池的另一端接到地線接線端（3）上。

4. 用一根線將標為MOTOR的螺線管連接端與地線接線柱接通一會兒。副齒輪將移動到曲柄位置并停留在那里直到斷開電池連接。

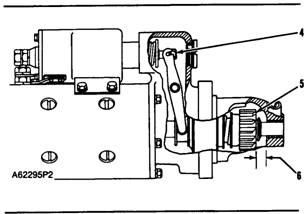

副齒輪間隙調節
（4）軸螺母。（5）副齒輪。（6）副齒輪間隙。

5. 將副齒輪朝整流器末端方向推動以使副齒輪不能自由活動。

6. 副齒輪間隙（6）必須是8.3至9.9毫米（0.33至0.39英寸）。

7. 卸下栓塞并轉動螺母（4）以調節副齒輪間隙。

螺線管位置調節

螺線管在起動卡特CAT發動機上的位置控制著副齒輪間隙。如果螺線管位置尺度正確，副齒輪間隙也就是正確的。請按照以下程序?qū)β菥€管位置進行調節。

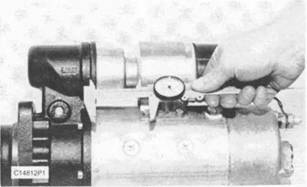

螺線管位置測量

1. 使用測徑器核對中間罩（1）與螺線管上托架（2）之間的距離。

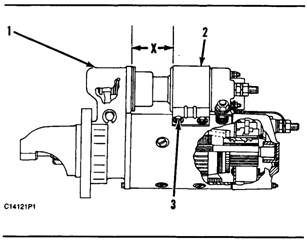

螺線管組件
（1）中間罩。（2）螺線管上托架。（3）螺栓（×）62.5+0.2-0.5毫米（2.46+0.08-0.20英寸）。

2. 如果所測距離不正確，松開螺栓（3）并移動螺線管直到距離正確。托架（2）有延長孔。

3. 在調節正確后擰緊螺栓（3），使其扭矩達到7至10?！っ祝?/SPAN>5至7磅·英尺）。

空氣起動系統

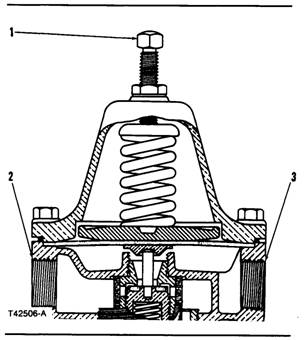

調壓閥

調節閥
（典型插圖）
（1）調節螺釘。（2）調節器入口。（3）調節器出口。

請使用以下程序檢查并調節調壓閥。

1. 排出調壓閥管線中的氣體或排出空氣儲存罐中的氣體。

2. 斷開調節器與起動控制閥的連接。

3. 在調節器出口（3）上連接一個8M2885壓力計。

4. 在管道或罐中加空氣壓力。

5. 檢查壓力。

6. 按氣體壓力設置圖表所示調節調壓閥。

7. 移去管線和罐中的氣體壓力。

8. 卸下8M2885氣壓計并將空氣壓力調節器連接到空氣起動卡特CAT發動機的管線上。

每一個卡特CAT發動機使用都必須進行檢查以獲得最合格的起動結果。影響調節器壓力設置的一些因素有：卡特CAT發動機發動時拉動的附加負載荷、周圍氣溫狀況、滑油粘度、儲氣缸容量和卡特CAT發動機狀況（新或舊）。

空氣壓力設置圖表

卡特CAT發動機

最小值

最大值

英格索爾邊緣

千帕

磅/平方英尺

690

100

1030

150

在高壓下設置閥門具有增加起動卡特CAT發動機扭矩并使卡特CAT發動機旋轉更好的優點。在低壓下設置閥門具有使卡特CAT發動機在一個給定的空氣儲氣缸情況下轉動時間更長的優點。昌吉CAT柴油發動機配件代理商價格，珠海速度傳感器perkins廠商，陽江約翰迪爾柴油機活塞批發商，鷹潭珀金斯柴油機驅動消防泵配件價位，三亞帕金斯八缸柴油泵總成價格多少信息，海南卡特柴油機配件多少錢，大理鉑金斯柴油泵價格哪家好，駐馬店勞斯萊斯發電機維護一級代理，邢臺珀金斯柴油機水泵廠家批發，黃石卡特329D2L配件哪家買，

對這些空氣起動卡特CAT發動機請使用一個空氣管路潤滑器進行潤滑。

在溫度高于0攝氏度（32華氏度）時，請使用一種優質的SAE10級機油。

在溫度低于0攝氏度（32華氏度）時，請使用風動工具潤滑油。

為保持起動卡特CAT發動機效能，定期對卡特CAT發動機進行沖洗。將大約0.5公升（1品脫）柴油注入起動卡特CAT發動機的進氣口并啟動卡特CAT發動機。這可以從卡特CAT發動機的葉片上除去灰塵、水油混和物（膠狀層）
