VOLVO沃爾沃發動機氣門和單體泵渦輪增壓器調整方法

閥和單體泵，調整拆下前渦輪增壓器上方的擋板。拆下過濾器支架和前增壓空氣冷卻器上方的擋板。

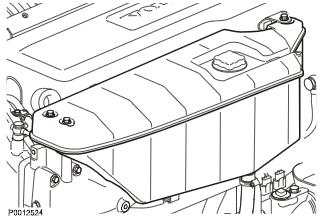

1   松開五個膨脹箱，使箱可以稍微移動。

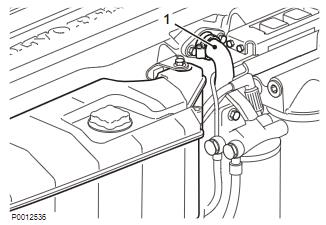

2   將 CCV 單元軟管(1)從閥蓋上拆下。

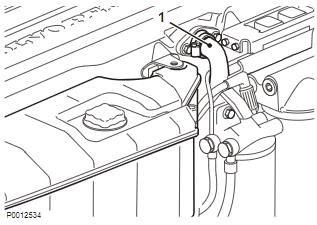

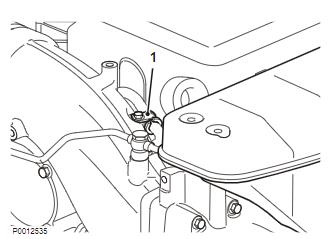

3   拆下冷卻劑系統通風軟管夾(1)。這樣就可以將軟管移到一邊以在拆卸閥蓋時獲取更大的空間。

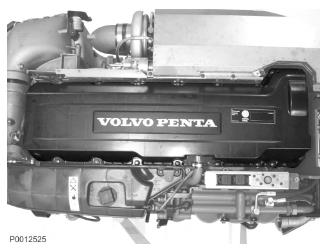

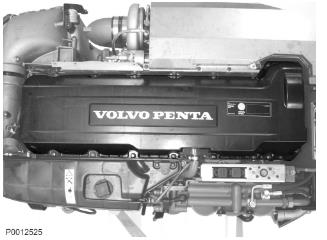

4   拆下閥蓋螺栓（20 個）。拆下氣門室蓋。

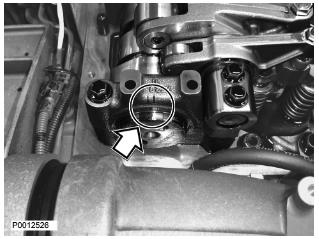

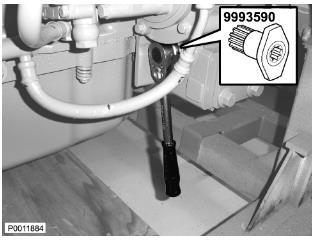

5   發動機拆下飛輪殼塞。插入 9993590 旋轉工具，以使用棘輪手柄轉動發動機。

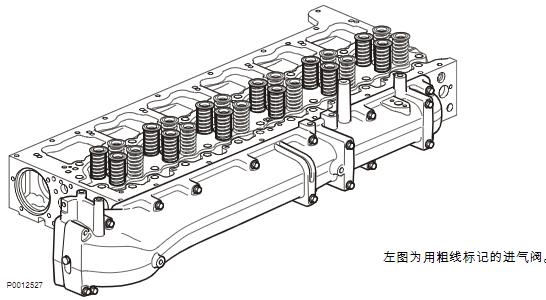

6   使用棘輪手柄轉動發動機直至最近的標記處于凸輪軸蓋上的標記之間。調整由凸輪軸標記標記的缸上的閥和單體泵。P0012527左圖為用粗線標記的進氣閥。

7   按照閥機構 33 頁調整進氣閥。用螺母固定。

8   按照閥機構 33 頁調整排氣閥。用螺母固定。
9   調節單體泵，首先松開調節器螺釘直至搖臂和單體泵之間出現間隙。緊固螺釘直至間隙消失；當滾柱不能再向凸輪軸移動時用手指感覺。向下轉動調節器螺釘 240°（4 個平面）餅用螺母鎖緊。
10   標記已經調節過的搖臂。用曲柄轉動發動機直至到達下一個標記并為下一個汽缸調節閥。重復直至所有汽缸的閥都經調節。

11   檢查是否需要更換閥蓋襯墊。清潔缸蓋的氣門室蓋密封表面。
12   安裝氣門室蓋。安裝 20 個螺栓并按照功能組 21 - 發動機 8 頁緊固。
13   安裝冷卻劑系統通風軟管夾(1)。

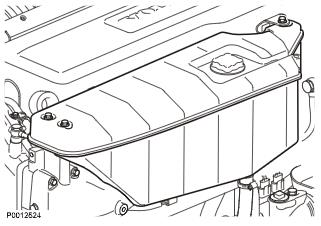

14   對準膨脹箱并緊固螺栓（3 個）。

15   安裝 CCV 單元軟管(1)。

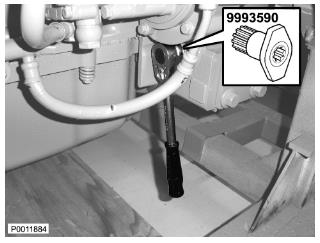

16   拆下用于轉動發動機的 9993590 旋轉工具并重新安裝塞。將蓋重新安裝到發動機上。
