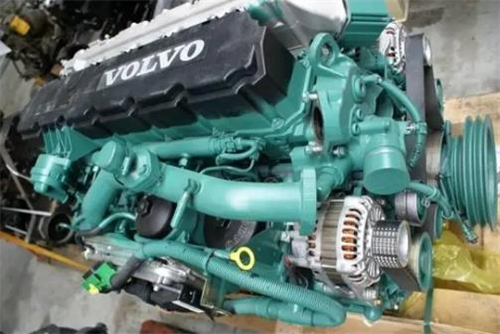

曲柄機構曲軸密封，更換（前部）工具9990192 拔具9992000 手柄9993590 旋轉工具9996400 滑動錘88800021

沖頭拆卸
1   排放冷卻劑；參見冷卻劑，排放 330 頁。
2   拆下皮帶護罩；參見26-3, 皮帶護罩。
3   拆下皮帶。關于傳動皮帶，請參見傳動皮帶，更換 361 頁。關于交流發電機皮帶，請參見交流發電機，更換 396 頁。
4   拆下自動皮帶張緊器。P001338621-6 曲柄機構47702575

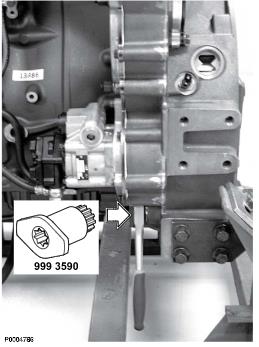

5   如有必要，則將工具 9993590 旋轉工具用作固定器。

6   重要事項！減震器不可推擠或撞擊。
7   拆下減震器。P0004786P001430321-6 曲柄機構20647702575

8   小心敲擊輪轂并將其扭下。方法 1，密封件拆卸

9   安裝工具 88800021 沖頭。
10   用工具中的導向孔在密封件中鉆兩個Ø3.5 mm 的孔。潤滑鉆套，防止污物進入發動機中。
11   擰緊長度約為 50 mm 的兩個適當?shù)慕饘倨葆?1)，使其通過工具中的孔，從而將其牢牢地固定在密封件中。

12   安裝兩個長螺紋 M10x60 螺栓(2)，并擰緊這兩個螺栓直到密封件釋放。方法 2，密封件拆卸
13   注意 傾斜工具，確保曲軸沒有損壞。裝配工具9996400 滑動錘和工具9990192 拔具。將拔具敲到密封件內部并用滑錘將其拉出，由此拆下舊的密封件。安裝9992000 手柄9993590 旋轉工具88800021 沖頭.

14   檢查并確認塑料環正確固定在新密封件的相應位置。注意 如果塑料環沒有固定在新密封件的相應位置，密封環可能損壞，不得使用。
15   清潔曲軸密封表面和蓋。檢查并確認它們均未受損。
16   將新的密封環和塑料環安裝到曲軸軸頸上。

17   用手朝向蓋按壓密封件。

18   拆下塑料環。

19   小心敲入新密封件，直到其底部緊靠曲軸軸頸。拆下工具。
20   確保曲軸、皮帶輪和輪轂配合面清潔且無損壞。
21   安裝內部皮帶輪/減振器。
22   安裝外部皮帶輪。
23   安裝輪轂。P0004793P000479421-6

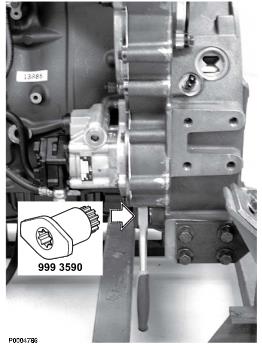

24   如有必要，則將工具 9993590 旋轉工具用作固定器。

25   注意 確保接觸表面干凈清潔。裝入螺栓孔并將輪轂敲上去。

26   安裝減振器。
27   按照技術參數扭矩緊固減振器：請參考通用緊固扭矩 7 頁。

28   安裝皮帶張緊器。
29   安裝交流發電機皮帶：參見交流發電機，更換 396 頁。
30   安裝傳動皮帶：參見傳動皮帶，更換 361 頁。
31   確保皮帶在其凹槽中接合。
32   安裝皮帶護罩：參見26-3, 皮帶護罩。
33   重新加注冷卻劑：參見冷卻劑液位，檢查并加滿 332 頁。
