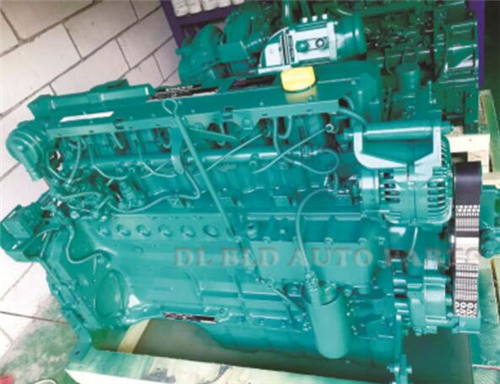

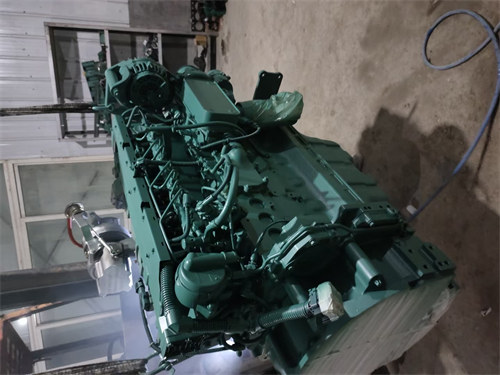

沃爾沃發動機散熱器熱交換器正確拆卸安裝方案volvo故障維修

沃爾沃散熱器，熱交換器熱交換器，更換排放冷卻系統；參見冷卻劑，排放 330 頁。

拆卸
1   關閉所有通海旋塞。

2   通過排放旋塞排干海水。注意 較高型號的機油冷卻器中也有一個旋塞。
3   拆下沃爾沃熱交換器海水入口管。

4   將海水出口從沃爾沃熱交換器上拆下。

5   拆下用于過濾器油滴盤的兩個夾子(1)。拆下油滴盤(1)。拆下出自發動機的熱水管(3)。

6   松開螺栓(1)并拆下量油尺連接接頭裝置。松開三個螺栓(2)并拆下倒檔機油冷卻器。注意 為防止油濺出，必須將機油冷卻器從熱交換器上拆下，但仍然保持其油側與軟管相連。重要事項！不要過度彎曲輸油軟管。這樣會損壞軟管。

7   拆下后閥(1)和窄軟管。拆下前閥(2)和帶軟管的管路。

8   松開熱交換器前端下方的兩個螺栓。

9   拆下燃油系統手泵下方的兩個熱交換器螺栓(1)。擰松手泵上方螺栓(2)幾圈。
10   拉出熱交換器并將其提出。處理金屬板時須小心。 小心邊緣銳利。戴上手套或使用布保護手。
安裝
11   檢查并確保沃爾沃熱交換器后面的頂部螺栓設置到位。不要將螺栓擰得太緊；建議距螺栓頭下方約10 mm(0.39")的間隙。

12   將熱交換器提升到前部連接接頭裝置上，同時將后部螺栓(2)放在后連接板的槽內。將兩個底部螺栓(1)插入后部連接接頭裝置中。
13   插入前螺栓。首先緊固后部螺栓，然后緊固前部螺栓。

14   檢查閥的狀態和功能。閥的彈簧彈力對于冷卻系統的功能及其重要。這些閥具有不同的彈簧彈力，以控制通過發動機冷卻系統的水流。參見旁通閥，熱交換器，檢查和更換 341 頁。
15   注意 確保閥 O 型圈無故障。安裝管路和軟管，然后安裝前閥(2)。閥上有一個導向銷，以防誤認或朝錯誤的方向轉動。安裝后閥(1)，同時安裝窄軟管。此閥上也有一個導向銷，以防誤認或轉動朝向錯誤。

16   檢查機油冷卻器 O 型圈的位置并確保其無故障。注意 O 型圈位于熱交換器中。擰入三個螺栓(2)并安裝倒檔機油冷卻器。安裝量油尺連接接頭裝置(1)。

17   檢查并確保沃爾沃發動機熱水管密封件(3)無故障并緊固管路。安裝過濾器油滴盤(2)和油滴盤連接接頭裝置(1)。

18   檢查鋅陽極的狀態。安裝海水出口并檢查確認排放旋塞已關閉。

19   檢查鋅陽極的狀態。安裝熱交換器海水入口管道。
20   打開所有通海旋塞。加注冷卻系統并檢查確認沒有任何泄露。
