沃爾沃柴油機皮帶張緊裝置張緊輪volvo怎么拆裝圖解

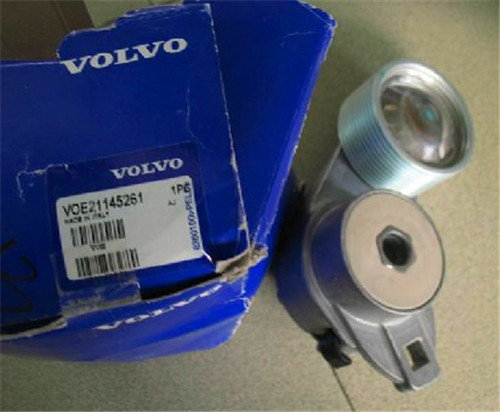

volvo沃爾沃柴油機皮帶張緊裝置張緊輪，更換拆下皮帶護罩。拆下傳動皮帶；請參見傳動皮帶，更換 361 頁。

拆卸
1   松開用于固定volvo沃爾沃柴油機皮帶張緊器和支撐輪的三個螺栓。拆下裝置。

2   松開支撐輪或張緊器，或更換整個裝置。
安裝
3   安裝與附件成套的volvo沃爾沃柴油機張緊器。將附件上的導銷對準安裝孔，擰緊螺栓。檢查傳動皮帶的狀態。

4   重新安裝皮帶；參見傳動皮帶，更換 361 頁。
