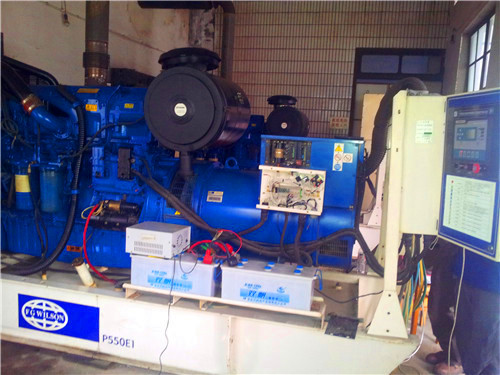

威爾信遜發電機組EIM630-466模塊工作原理電啟動過程

EIM模塊內部框圖如圖4—2所示。我們將從電啟動過程、啟動失敗過程、正常運行過程和超速報警過程來分別敘述EIM模塊的工作原理。

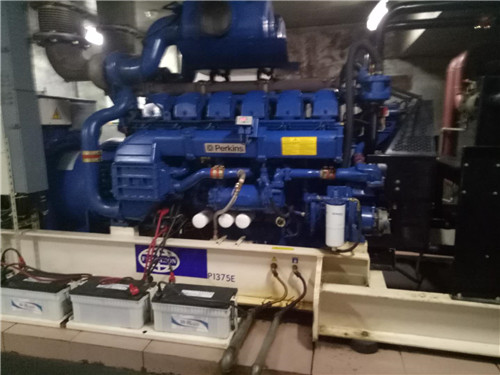

電啟動過程
啟動時，控制屏與EIM的CON1/6和CON1/8端口對應的接口同時導通，12V或24V直流電壓通過這兩個端口輸入EIM模塊。此時，保護繼電器R1加電動作，其觸點R1/1閉合；油門繼電器R2也同時加電，其觸點R2/1閉合；電源通過R1/1、R2/1和熔芯向CON1/3端口輸出，L2同時點亮指示“油門電磁閥工作”端口有電壓輸出。在CON1/6端口輸入電源后， 0.5秒延時電路接通，并在得電0.5秒后接通 “‘非’門電路”， “‘非’門”電路的輸出電壓加到三極管“Q3”的基極。“Q3”導通，啟動繼電器R3與地（負極）接通得電，其觸點R3/1閉合；電源通過R1/1、R3/1和熔芯向CON1/1端口輸出，L1同時點亮指示啟動馬達工作端口有電壓輸出。由于啟動馬達工作和油門電磁閥工作端口都有電壓輸出，如果啟動馬達和油門電磁閥都能正常工作且電氣線路正常，則此時啟動馬達的電磁開關將吸合，啟動馬達的齒輪被推出與發動機的飛輪齒圈相嚙合，帶動發動機的曲軸旋轉，使發動機啟動并達到額定啟動轉速；油門電磁閥也將自動吸合，推動連動杠桿打開油門向柴油機供油，發動機正常啟動。一旦發動機轉速達到預先設置的啟動轉速，電啟動過程結束
