液壓挖掘機主閥斗桿鏟斗合流功能圖

合流

為提高作業效率，提高構件運動速度，動臂提升，斗桿大小腔、鏟斗大小腔都實現雙泵合流。

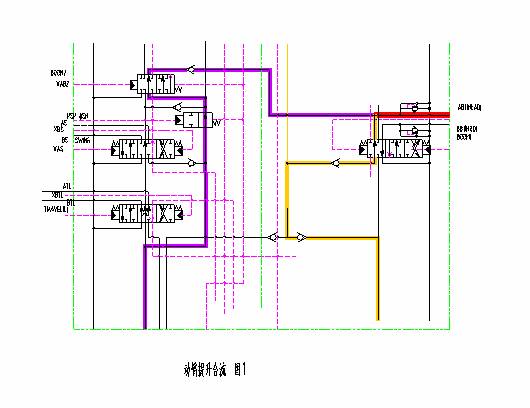

動臂提升合流：左右兩泵過兩個通動臂控制閥，在閥后實現合流，提高動臂提升速度。其工作原理圖如下：

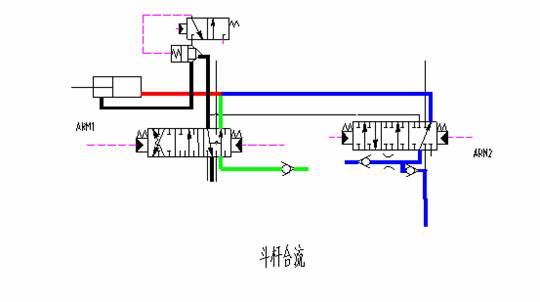

斗桿合流：左右兩泵通過兩個斗桿控制閥，在閥后實現合流，提高斗桿雙向運動速度，在斗桿伸出時，小腔的回油只通過一個主閥進行回油。其工作原理圖如下：

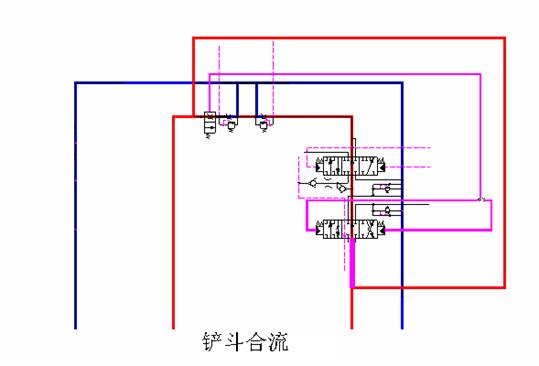

鏟斗合流：右邊主泵的液壓油通過鏟斗控制閥給鏟斗油缸供油，左邊主泵的液壓油通過閥組后部的外引油口引到右邊鏟斗控制閥前端，實現鏟斗閥前合流，提高鏟斗雙向的運動速度。在實現以上功能時，要通過檢測鏟斗控制信號，關閉左邊主閥的回油道。其工作原理圖如下：

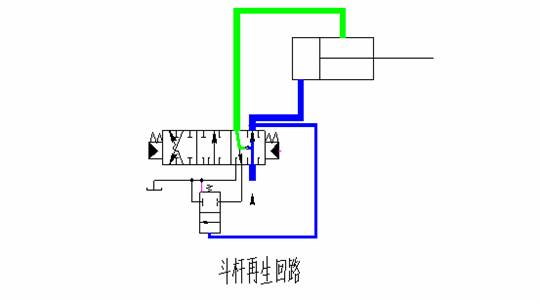

斗桿再生回路，當斗桿無負載下落時，為提高斗桿運行速成度，在斗桿油缸伸出時，把活塞桿腔的油引回大腔，實現再生功能

由于斗桿無負載，斗桿油缸大腔壓力很小，兩位兩通閥在彈簧的作用下往下運動，關閉活塞桿腔的回油通道，這樣活塞桿腔的油就直接回到油缸大腔、實現活塞桿的快速伸出。

當鏟斗接觸到土壤時，負載增加，油缸無桿腔壓力上升，兩位兩通閥上移，單向閥關閉，實現現正常供油，油缸得到較大推力。
