液壓挖掘機進行刮平作業復合動作的操縱方式

液壓挖掘機進行刮平作業，動臂提升與轉臺回轉同時進行，以及鏟斗自動放平時均需要復合動作的操縱。

    1. 刮平作業復合動作的操縱

液壓挖掘機的刮平作業，需要對斗桿和動臂做復合動作才能完成。作業時首先將斗桿控制閥的手柄拉到

底使鏟斗觸地，然后稍微推動機械連接的動臂控制閥1、2(見圖5—5)，使控制閥1呈虛線位置，而控制閥2開閉的過渡距離比較長(約5 mm)，所以稍微推控制閥1便可使動臂油缸小腔節流回油，而控制閥2則給動臂油缸的大腔補油，從而形成了斗桿和動臂的復合動作，使工作面基本平坦。

    2 動臂提升與轉臺回轉復合動作的操縱

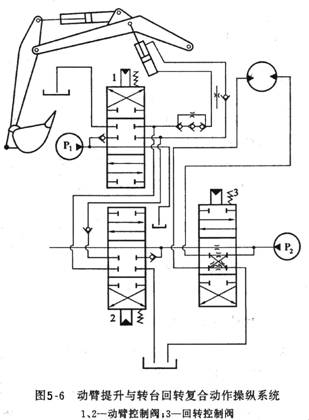

    動臂提升與轉臺回轉的復合動作可以大大提高液壓挖掘機的生產率，其工作原理如圖5-6所示。

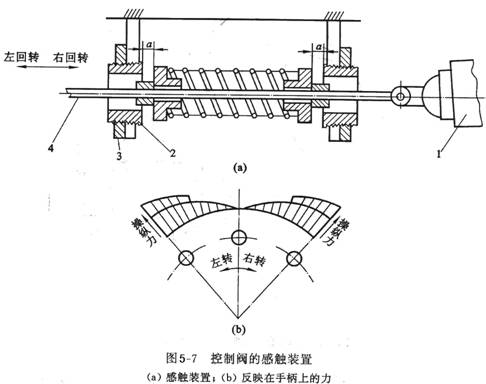

拉動動臂操縱閥1、2時油泵P1與P2同時向動臂缸供油，動臂提升到一定高度(可以回轉的位置)時推動回轉閥3(此時回轉閥以節流狀態沿虛線表示的方向)，則一部分油液供給動臂油缸，另一部分油液供給回轉馬達。兩種動作的速度可以相互配合。為了使駕駛員能夠方便地掌握上述復合動作的操縱，在控制閥上設置了感觸裝置，見圖5—6。操縱桿移動到中間某個位置時便碰到感觸彈簧，此時駕駛員手上就會有明顯的感覺。調整間隙口值調大時轉臺回轉速度加快，反之則慢。反映在駕駛員手上的力的變化情況，見圖5—7。感觸裝置調整恰當?shù)那闆r下，可以使挖掘機的動臂在提升到卸載高度時轉臺也回轉到卸載位置，因此即使是操作技術不太熟練的駕駛員也能夠操作。
