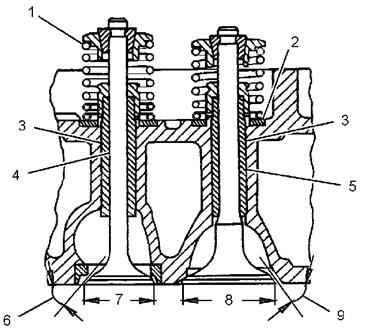

Perkins珀金斯發動機缸蓋冷態時氣門間隙

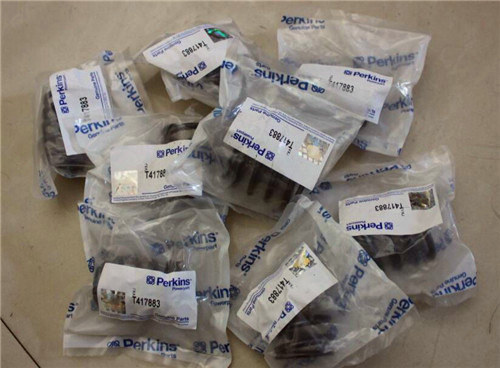

(1)   氣門彈簧

測試壓力下進氣門彈簧的長度.................. 41.75 mm (1.6437 in)

進氣門彈簧的測試壓力................... 326.4 N (73.4 lb)

測試壓力下排氣門彈簧的長度..................... 41.5 mm(1.6339 in)

排氣門彈簧的測試壓力................... 332.5 N (74.7 lb)

(2)      氣門彈簧凹座

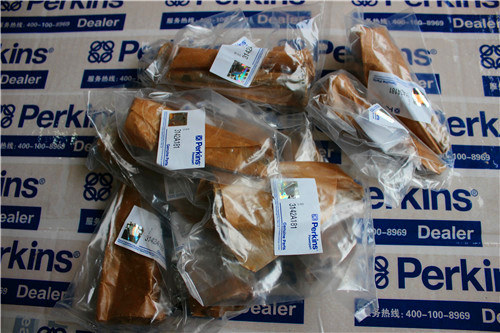

(3)      氣門導管

氣門導管內徑         9.000 至 9.022 mm(0.3543 至 0.3552 in)

排氣門導管外徑...................... 13.034 至 13.047 mm (0.5131 至 0.5137 in)

進氣門導管外徑...................... 13.034 至 13.047 mm(0.5131 至 0.5137 in)

氣門導管在缸蓋內的過盈配合量    0.007 至 0.047 mm (0.0003 至 0.0019 in)

氣門導管長度............................... 47.25 至 47.75 mm(1.86023 至 1.87992 in)

注: 當安裝新氣門導管時，必須安裝新氣門和新氣門座鑲?cè)?。所提供的氣門導管和氣門座鑲?cè)榘爰庸ち慵?將粗加工的氣門導管和粗加工的氣門座鑲?cè)Π惭b在缸蓋中。 然后，使用專用工具將導管和鑲?cè)σ淮涡郧邢鞑q削。 此步驟可確保氣門座與氣門導管的同心度，從而產生緊密的密封效果。關于拆卸和安裝程序，請參閱《拆解和組裝》。

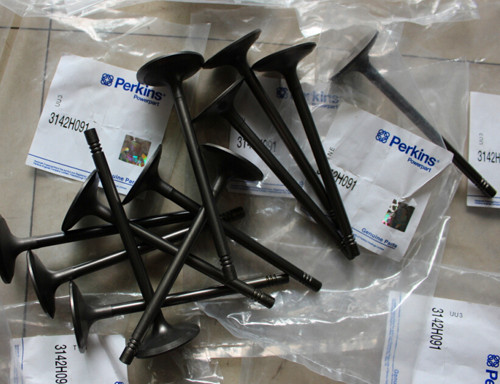

(4) 排氣門

排氣門氣門桿直徑...................... 8.938 至 8.960 mm(0.3519 至 0.3528 in)

氣門與氣門導管的間隙..................... 0.040 至 0.084 mm(0.00157 至 0.00331 in)

排氣門的總長度.............................. 128.92 至 129.37 mm(5.075 至 5.093 in)

(5)      進氣門

進氣門氣門桿直徑............................................ 8.957 至 8.971 mm(0.35264 至 0.35319 in)

氣門與氣門導管的間隙................................... 0.029 至 0.065 mm(0.00114 至 0.00256 in)

進氣門的總長度.............................. 128.92 至 129.37 mm(5.075 至 5.093 in)

(6)      排氣門端面與垂直軸線的夾角

氣門端面夾角.......................................................... 30度

氣門座夾角............................................................... 30 度

排氣門頭直徑............ 41.51 至 41.75 mm (1.634 至 1.643 in)

(8) 進氣門頭直徑............................. 46.20 至 46.46 mm(1.819 至 1.829 in)

(9) 進氣門端面與垂直軸線的夾角

氣門端面夾角.......................................................... 30 度

氣門座夾角............................................................... 30 度

發動機冷態時氣門間隙為如下值：

進氣門............................................. 0.35 mm (0.014 in)

排氣門............................................. 0.45 mm (0.018 in)
